胶囊网络 | Capsule Network

胶囊网络是Hinton老爷子近几年提出的一种新型的神经网络,他认为胶囊网络的设计更加符合人类神经元的原理,是未来可以替代传统神经网络的一种新的神经网络。

提出背景

提出背景其实就是现有某种算法出现了一些比较大的缺陷。这个算法就是卷积神经网络。卷积神经网络(CNN)可以说是风靡一时,但是其还是有不少问题的。

如何解决CNN的不足,Hinton提出了一种对于图像处理更加有效的网络——胶囊网络,其综合了CNN的优点的同时,考虑了CNN缺失的相对位置、角度等其他信息,从而使得识别效果有所提升。


问题1:CNN无法很好判断空间关系

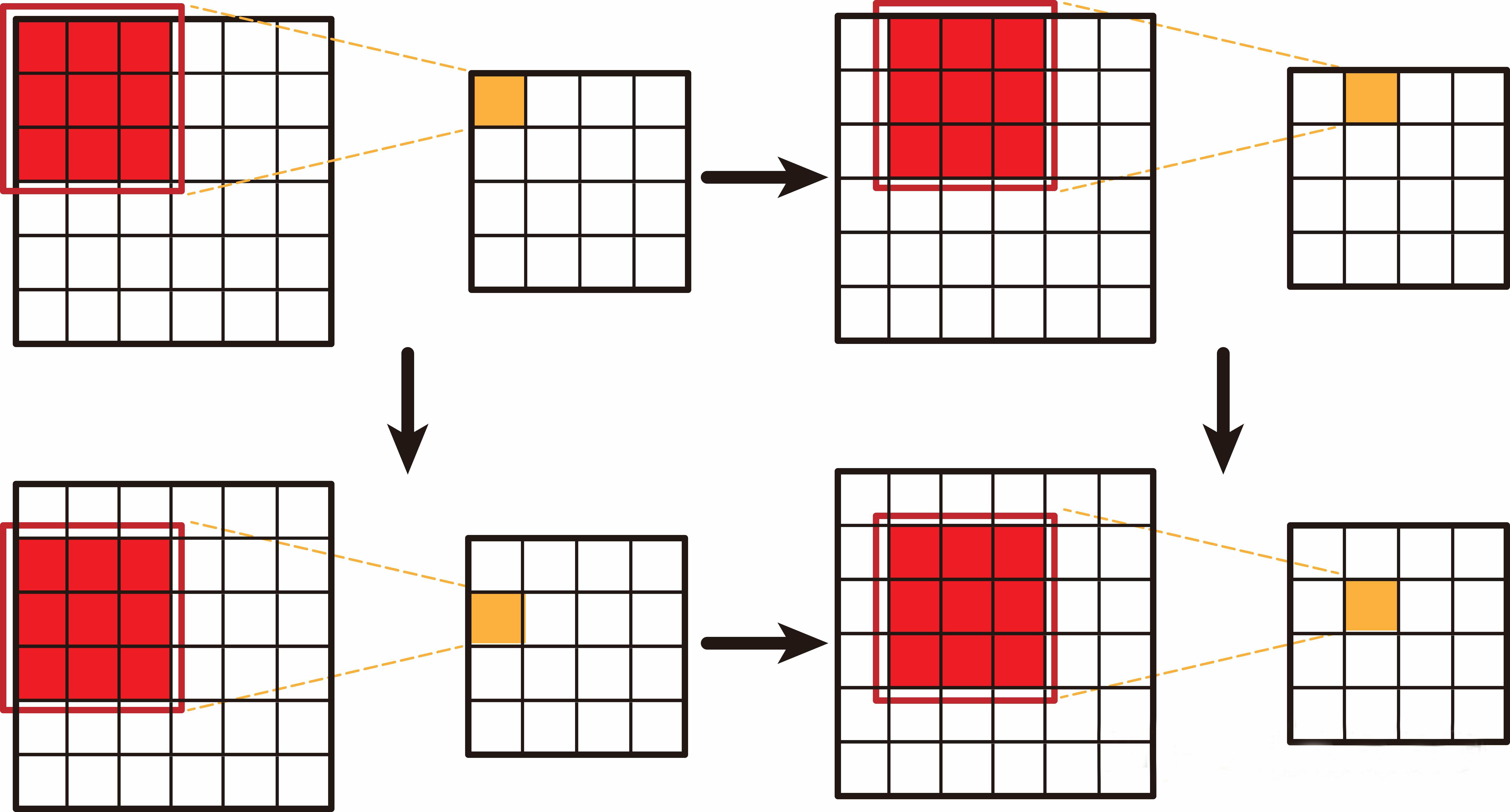

我们知道,卷积神经网络是利用卷积运算的神经网络。卷积运算(如下图),通俗理解就是将一小片数据通过加权变成以个新的数字。

通过上图不难发现,卷积运算会将原有的数据空间位置给破坏。因为被卷积的数据可能因为卷积被分配到很多不同新的位置,从而将空间关系进行破坏。

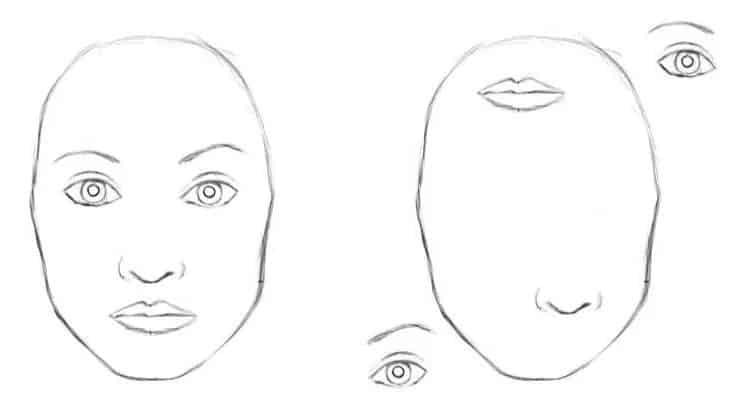

网上也时常流传一张梗图:

卷积神经网络无法分辨左右两张人脸图
卷积神经网络无法分辨左右两张人脸图

就是说卷积神经网络无法分辨左右两张图,都会认为左右都是一张人脸。

那为什么卷积神经网络还这么好用呢,因为现实中确实没有长右边那张图的人...

问题2:池化损失信息

卷积神经网络有很重要的一步就是池化操作。常见的池化有平均池化和最大池化。

平均池化就是将一块区域内所有数据取平均值,作为新的输出;最大池化就是将一块区域内所有数据的最大值作为新的输出。

关于池化可以参考博客

目前来看,最大池化可能应用更广一些,因为平均池化会导致重要的特征值被不重要的特征值给“拖累”,但是最大池化又会更多地丢失空间信息(因为将不重要的信息忽略了)。池化操作主要的目的是降低参数量,降低的过程带来了空间位置的损失。

提出思路:逆图形法

计算机图形学是基于几何数据内部的分层表示来构造可视图像,其结构考虑到了对象的相对位置,几何化的对象间的相对位置关系和朝向以矩阵表示,特定的软件接受这些表示作为输入并将它们转化为屏幕上的图像(渲染)。

Hinton受此启发,认为大脑所做的和渲染正好相反,称为逆图形,从眼睛接受的视觉信息中,大脑解析出其所在世界的分层表示,并尝试匹配学习到的模式和存储在大脑中的关系,从而有了辨识,注意到,大脑中的物体表示并不依赖视角。

因此,现在要考虑的是如何在神经网络中建模这些分层关系。在计算机图形学中,三维图形中的三维对象之间的关系可以用位姿表示,位姿的本质是平移和旋转。

Hinton提出,保留对象部件之间的分层位姿关系对于正确分类和辨识对象来说很重要。胶囊网络结合了对象之间的相对关系,在数值上表示为4维位姿矩阵。当模型有了位姿信息之后,可以很容易地理解它看到的是以前看到的东西而只是改变了视角而已。如下图,人眼可以很容易分辨出是自由女神像,只是角度的不同,但CNN却很难做到,而把位姿信息集合进去的胶囊网络,也可以判别出是自由女神像的不同角度

研究内容

胶囊是什么

摘抄Hinton等人的《Transforming Autoencoders》关于胶囊概念理解如下。

人工神经网络不应当追求“神经元”活动中的视角不变性(使用单一的标量输出来总结一个局部池中的重复特征检测器的活动),而应当使用局部的“胶囊”,这些胶囊对其输入执行一些相当复杂的内部计算,然后将这些计算的结果封装成一个包含信息丰富的输出的小向量。每个胶囊学习辨识一个有限的观察条件和变形范围内隐式定义的视觉实体,并输出实体在有限范围内存在的概率及一组“实例参数”,实例参数可能包括相对这个视觉实体的隐式定义的典型版本的精确的位姿、照明条件和变形信息。当胶囊工作正常时,视觉实体存在的概率具有局部不变性——当实体在胶囊覆盖的有限范围内的外观流形上移动时,概率不会改变。实例参数却是“等变的”——随着观察条件的变化,实体在外观流形上移动时,实例参数也会相应地变化,因为实例参数表示实体在外观流形上的内在坐标。

简单来说,可以理解成:

  • 人造神经元输出单个标量。卷积网络运用了卷积核从而使得将同个卷积核对于二维矩阵的各个区域计算出来的结果堆叠在一起形成了卷积层的输出。

  • 通过最大池化方法来实现视角不变性,因为最大池持续搜寻二维矩阵的区域,选取区域中最大的数字,所以满足了我们想要的活动不变性(即我们略微调整输入,输出仍然一样),换句话说,在输入图像上我们稍微变换一下我们想要检测的对象,模型仍然能够检测到对象

  • 池化层损失了有价值的信息,同时也没有考虑到编码特征间的相对空间关系,因此我们应该使用胶囊,所有胶囊检测中的特征的状态的重要信息,都将以向量形式被胶囊封装(神经元是标量)

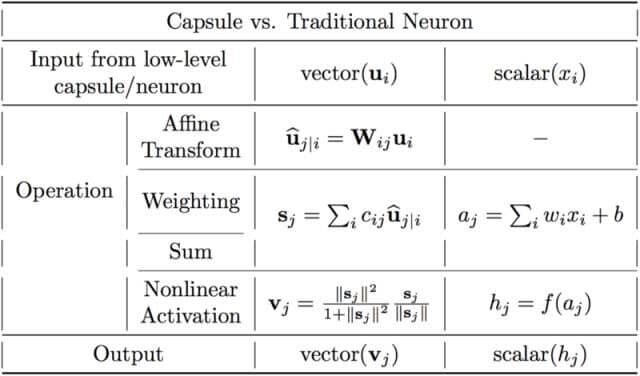

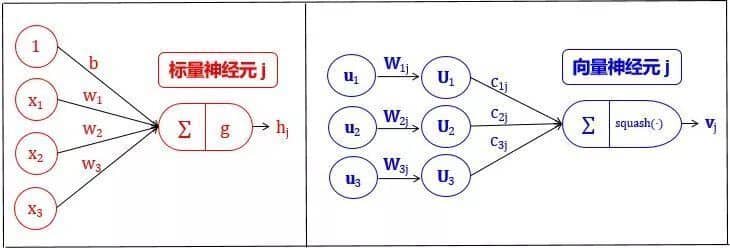

胶囊和人工神经元对比如下:

囊间动态路由算法

低层胶囊i 需要决定如何将其输出向量发送给高层胶囊j 。低层胶囊改变标量权重cij ,输出向量乘以该权重后,发送给高层胶囊,作为高层胶囊的输入。关于权重cij ,需要知道有:

  • 权重均为非负标量

  • 对每个低层胶囊i 而言,所有权重cij 的总和等于1

  • 对每个低层胶囊i 而言,权重的数量等于高层胶囊的数量

  • 这些权重由迭代动态路由算法确定

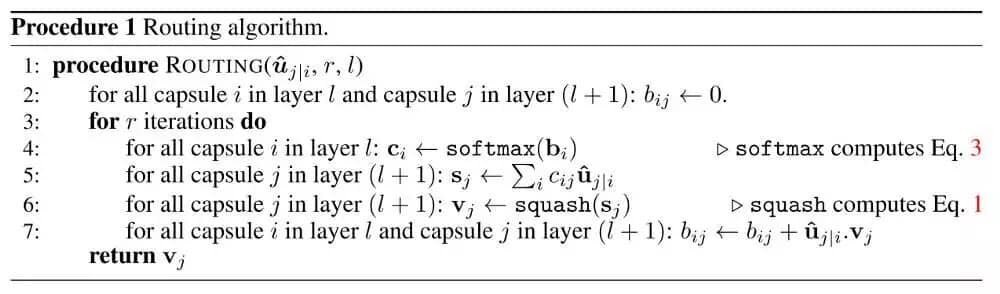

低层胶囊将其输出发送给对此表示“同意”的高层胶囊,算法伪码如下:

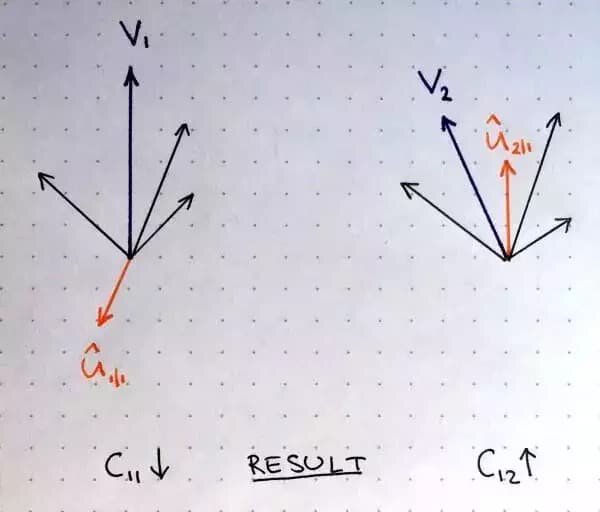

权重更新可以用如下图来直观理解:

其中两个高层胶囊的输出用紫色向量 V_1V_2 表示,橙色向量表示接受自某个低层胶囊的输入,其他黑色向量表示接受其他低层胶囊的输入。左边的紫色输出 V_1 和橙色输入 U_{1|1} 指向相反的方向,所以它们并不相似,这意味着它们点积是负数,更新路由系数的时候将会减少 C_{11}。右边的紫色输出 V_2 和橙色输入 U_{2|1}指向相同方向,它们是相似的,因此更新参数的时候路由系数 C_{12} 会增加。在所有高层胶囊及其所有输入上重复应用该过程,得到一个路由参数集合,达到来自低层胶囊的输出和高层胶囊输出的最佳匹配。

采用多少次路由迭代?论文在MNIST和CIFAR数据集上检测了一定范围内的数值,得到以下结论:

  • 更多的迭代往往会导致过拟合

  • 实践中建议使用3次迭代

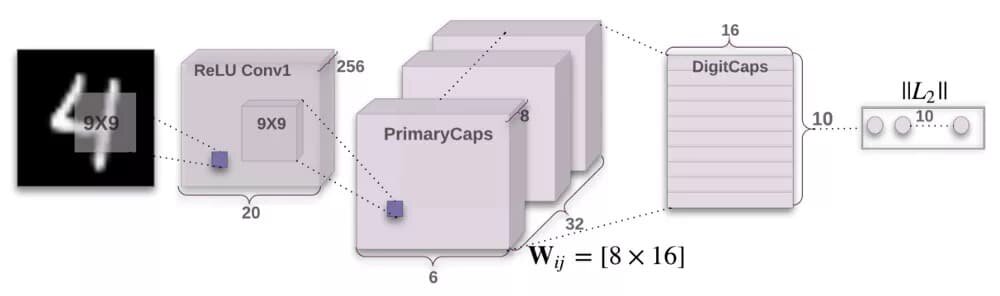

整体框架

CapsNet由两部分组成:编码器和解码器。前3层是编码器,后3层是解码器:

  • 第一层:卷积层

  • 第二层:PrimaryCaps(主胶囊)层

  • 第三层:DigitCaps(数字胶囊)层

  • 第四层:第一个全连接层

  • 第五层:第二个全连接层

  • 第六层:第三个全连接层

编码器

编码器接受一张28×28的MNIST数字图像作为输入,将它编码为实例参数构成的16维向量。

卷积层

  • 输入:28×28图像(单色)

  • 输出:20×20×256张量

  • 卷积核:256个步长为1的9×9×1的核

  • 激活函数:ReLU

PrimaryCaps层(32个胶囊)

  • 输入:20×20×256张量

  • 输出:6×6×8×32张量(共有32个胶囊)

  • 卷积核:8个步长为1的9×9×256的核/胶囊

DigitCaps层(10个胶囊)

  • 输入:6×6×8×32张量

  • 输出:16×10矩阵

损失函数

解码器

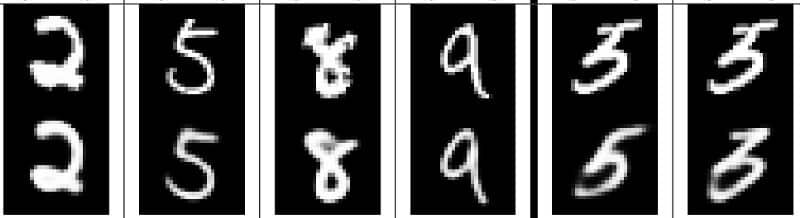

解码器从正确的DigitCap中接受一个16维向量,并学习将其编码为数字图像(注意,训练时候只采用正确的DigitCap向量,而忽略不正确的DigitCap)。解码器用来作为正则子,它接受正确的DigitCap的输出作为输入,重建一张28×28像素的图像,损失函数为重建图像和输入图像之间的欧式距离。解码器强制胶囊学习对重建原始图像有用的特征,重建图像越接近输入图像越好,下面展示重建图像的例子。

第一个全连接层

  • 输入:16×10矩阵

  • 输出:512向量

第二个全连接层

  • 输入:512向量

  • 输出:1024向量

第三个全连接层

  • 输入:1024向量

  • 输出:784向量

胶囊网络优缺点

胶囊网络优点

  • 由于胶囊网络集合了位姿信息,因此其可以通过一小部分数据即学习出很好的表示效果,所以这一点也是相对于CNN的一大提升。举个例子,为了识别手写体数字,人脑需要几十个最多几百个例子,但是CNN却需要几万规模的数据集才能训练出好结果,这显然还是太暴力了!

  • 更加贴近人脑的思维方式,更好地建模神经网络中内部知识表示的分层关系,胶囊背后的直觉非常简单优雅。

胶囊网络缺点

  • 胶囊网络的当前实现比其他现代深度学习模型慢很多(我觉得是更新耦合系数以及卷积层叠加影响的),提高训练效率是一大挑战。
